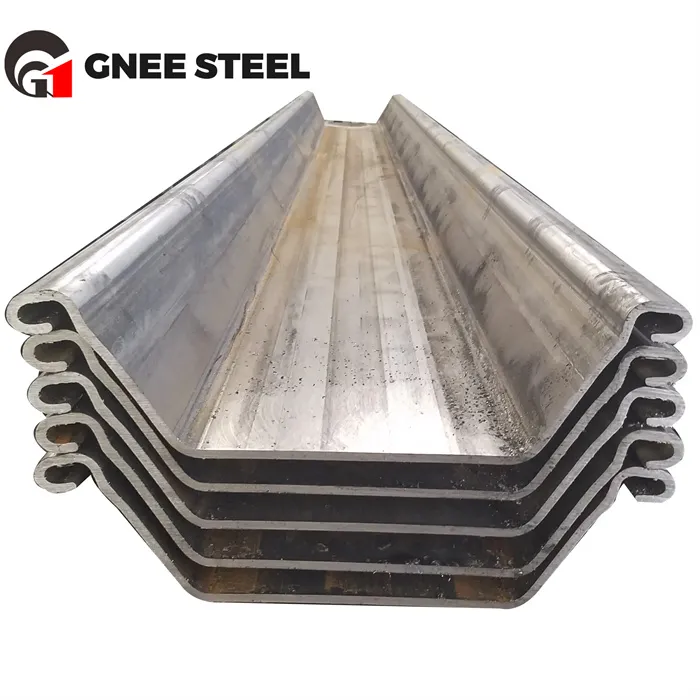

u 모양의 강철 시트 파일

시트 말뚝은 가장자리에 연결된 연계를 갖춘 강철 구조로, 자유롭게 결합하여 연속적이고 단단히 포장 된 지구 또는 물 유지 벽을 형성 할 수 있습니다. 콜드 형식 시트 파일은 콜드 형성 기계에 의해 지속적으로 롤링되는 강철 구조이며 시트 파일 벽을 형성하기 위해 지속적으로 랩핑 할 수있는 측면 잠금 장치가 있습니다. 핫 롤 스틸 시트 파일은 U- 타입, Z 형, 선형, H 형 및 튜브 타입 기본 유형 및 조합 형태로 나뉩니다. U- 타입, Z 형, L 형, S 형 및 선형 유형과 같은 여러 범주에 수십 가지 스틸 시트 파일의 사양이 있습니다.

U 타이핑 시트 파일 크기


부분	치수				A	G_sp	G_w	I_y	W_{엘, y}	S_y	W_주름
	b	h	t_f	t_w	A	G_sp	G_w	I_y	W_{엘, y}	S_y	W_주름
	mm	mm	mm	mm	cm²/m	kg/m	kg/m²	cm⁴/m	cm³/m	cm³/m	cm³/m

GU 6N	600	309	6.0	6.0	89	41.9	70	9 670	625	375	765
GU 7N	600	310	6.5	6.4	94	44.1	74	10 450	675	400	825
GU 7S	600	311	7.2	6.9	98	46.3	77	11 540	740	440	900
GU 7HWS	600	312	7.3	6.9	101	47.4	79	11 620	745	445	910
GU 8N	600	312	7.5	7.1	103	48.5	81	12 010	770	460	935
GU 8S	600	313	8.0	7.5	108	50.8	85	12 800	820	490	995
GU 10N	600	316	9.0	6.8	118	55.8	93	15 700	990	565	1 160
GU 11n	600	318	10.0	7.4	128	60.2	100	17 450	1 095	630	1 280
GU 12N	600	320	11.0	8.0	137	64.6	108	19 220	1 200	690	1 400
GU 13N	600	418	9.0	7.4	127	59.9	100	26 590	1 270	755	1 535
GU 14n	600	420	10.0	8.0	136	64.3	107	29 410	1 400	830	1 685
GU 15N	600	422	11.0	8.6	146	68.7	115	32 260	1 530	910	1 840
GU 16n	600	430	10.2	8.4	154	72.6	121	35 950	1 670	980	1 988
GU 18N	600	430	11.2	9.0	163	76.9	128	38 650	1 800	1 055	2 134
GU 20N	600	430	12.2	9.5	172	81.1	135	41 320	1 920	1 125	2 280
GU 21n	600	450	11.1	9.0	174	81.9	137	46 380	2 060	1 195	2 422
GU 22n	600	450	12.1	9.5	183	86.1	144	49 460	2 200	1 275	2 580
GU 23n	600	450	13.1	10.0	192	90.4	151	52 510	2 335	1 355	2 735
GU 27N	600	452	14.2	9.7	207	97.4	162	60 580	2 680	1 525	3 087
GU 28N	600	454	15.2	10.1	216	101.8	170	64 460	2 840	1 620	3 269
GU 30N	600	456	16.2	10.5	226	106.2	177	68 380	3 000	1 710	3 450
GU 31n	600	452	18.5	10.6	233	109.9	183	69 210	3 065	1 745	3 525
GU 32N	600	452	19.5	11.0	242	114.1	190	72 320	3 200	1 825	3 687
GU 33N	600	452	20.5	11.4	251	118.4	197	75 410	3 340	1 905	3 845
GU 16-400	400	290	12.7	9.4	197	62.0	155	22 580	1 560	885	1 815
GU 18-400	400	292	15.0	9.7	221	69.3	173	26 090	1 785	1 015	2 080
