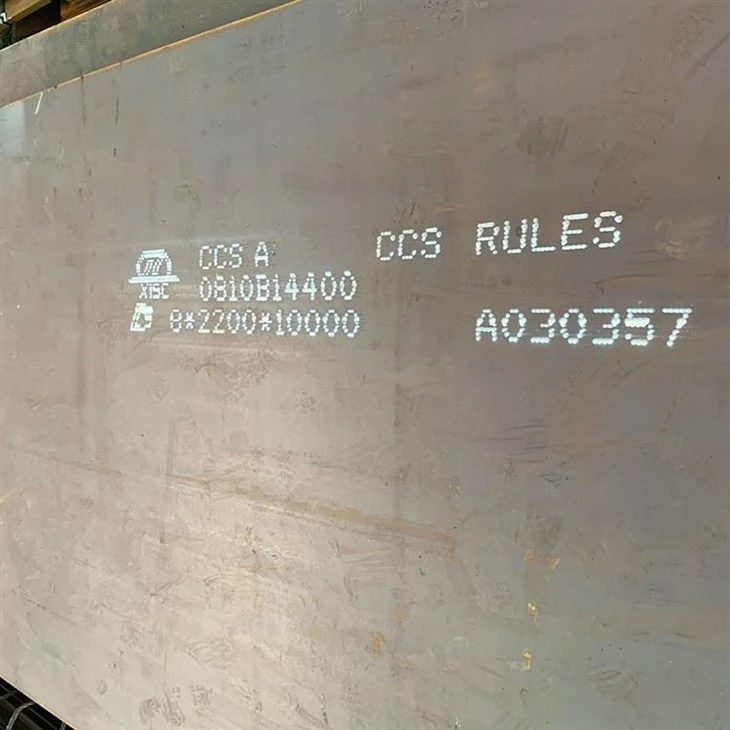

CCS 조선 강판
CCS 조선용 강재는 중국 선급 협회의 표준을 충족하는 선박용 강재를 의미합니다. CCS는 선박 및 해양 엔지니어링 장비에 대한 분류 및 인증 서비스를 제공하는 국제적으로 인정받는 분류 협회 중 하나입니다.
전문 CCS 조선용 강판 공급업체인 GNEE STEEL은 안정적인 성능, 완벽한 사양, 신뢰할 수 있는 품질을 갖춘 완전한 CCS-인증 선박용 강판을 제공하며, 다양한 선박 및 해양 엔지니어링 장비 건설에 널리 사용되며 전 세계 50개 이상의 국가 및 지역 고객의 신뢰를 받고 있습니다.
CCS 선박용 강재의 특성
명확하고 엄격한 저온-온도 인성 요구사항
- D/E등급 : 충격에너지 -20도 ~ -40도에서 34J 이상
- F/H 고강도-강강: -60도에서도 높은 인성을 유지합니다(예: EH47 / FH40).
- 용접 열-영향 영역의 균열 저항성 향상을 위해 CTOD(Crack Tip opening Displacement) 강조
CCS 강판은 안정적인 저온 인성-, 탁월한 내충격성, 효과적인 균열 전파 저항성을 제공합니다.
CCS MTC
CCS 선박강의 분류
- CCS 조선용 강재는 용도와 성능에 따라 여러 등급으로 분류될 수 있습니다.
- 일반 강도 선체 구조용 강철(A, B, D, E 등급 등)
- 고강도 선체 구조용 강철(예: AH32, DH32, EH32, AH36, DH36, EH36 등급)
- 초고강도 선체 구조용 강철(예: AH40, DH40, EH40 등급)
CCS 선박용 강철의 응용
- 벌크선, 컨테이너선, 유조선, 화학물질 운반선
- 해양 엔지니어링, 해양 플랫폼, 항만 기계
- 내륙 선박, 연안 선박, 원양-항해 선박, 극저온-선박
- 수출 선박, 제3국 선주용 선박,-중국-국 선박
요약하면 CCS 선박용 강재는 선박 및 해양 엔지니어링 장비의 안전성과 신뢰성을 보장하는 핵심 소재입니다.
우리가 제공할 수 있는 CCS 표준 강판 등급은 다음과 같습니다.
|
CCS 강판 등급 |
||||
|
일반 강도 |
CCS/A |
CCS/B |
CCS/D |
CCS/E |
|
고강도 |
CCS/A32 |
CCS/D32 |
CCS/E32 |
CCS/F32 |
|
CCS/A36 |
CCS/D36 |
CCS/E36 |
CCS/F36 |
|
|
CCS/A40 |
CCS/D40 |
CCS/E40 |
CCS/F40 |
|
|
추가 강도 |
CCS/A420 |
CCS/D420 |
CCS/E420 |
CCS/F420 |
|
CCS/A460 |
CCS/D460 |
CCS/E460 |
CCS/F460 |
|
|
CCS/A500 |
CCS/D500 |
CCS/E500 |
CCS/F500 |
|
|
CCS/A550 |
CCS/D550 |
CCS/E550 |
CCS/F550 |
|
|
CCS/A620 |
CCS/D620 |
CCS/E620 |
CCS/F620 |
|
|
CCS/A690 |
CCS/D690 |
CCS/E690 |
CCS/F690 |
|
CCS 표준 조선 강판 화학 성분
|
무역 |
생산하다 가리키다 |
인장 힘 |
연장 σ% |
|
|
|
|
|
|
A32 |
315 |
440-570 |
22 |
<=0.18 |
>=0.9-1.60 |
<=0.50 |
<=0.035 |
<=0.035 |
|
D32 |
||||||||
|
E32 |
||||||||
|
F32 |
<=0.16 |
<=0.025 |
<=0.025 |
|||||
|
A36 |
355 |
490-630 |
21 |
<=0.18 |
<=0.035 |
<=0.035 |
||
|
D36 |
||||||||
|
E36 |
||||||||
|
F36 |
<=0.16 |
<=0.025 |
<=0.025 |
|||||
|
A40 |
390 |
510-660 |
20 |
<=0.18 |
<=0.035 |
<=0.035 |
||
|
D40 |
||||||||
|
E40 |
||||||||
|
F40 |
<=0.16 |
<=0.025 |
<=0.025 |
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.18 | 0.55 | 1.60 | 0.020 | 0.020 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 690 | 770-940 | 14 |
CCS 등급 EQ70 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.20 | 0.55 | 1.70 | 0.025 | 0.025 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 690 | 770-940 | 14 |
CCS 등급 DQ70 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.21 | 0.55 | 1.70 | 0.035 | 0.035 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 690 | 770-940 | 14--16 |
CCS 등급 AQ70 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.21 | 0.55 | 1.70 | 0.030 | 0.030 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 690 | 770-940 | 14 |
CCS 등급 EQ63 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.20 | 0.55 | 1.70 | 0.025 | 0.025 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 620 | 720-890 | 15 |
CCS 등급 FQ63 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.18 | 0.55 | 1.60 | 0.020 | 0.020 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 620 | 720-890 | 15 |
CCS 등급 AQ63 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.21 | 0.55 | 1.70 | 0.030 | 0.030 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 620 | 720-890 | 15 |
CCS 등급 EQ56 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.20 | 0.55 | 1.70 | 0.025 | 0.025 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 550 | 670-830 | 16 |
CCS 등급 FQ56 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.18 | 0.55 | 1.60 | 0.020 | 0.020 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 550 | 670-830 | 16 |
CCS 등급 AQ56 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.21 | 0.55 | 1.60 | 0.030 | 0.030 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 550 | 670-830 | 16 |
CCS 등급 EQ51 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.20 | 0.55 | 1.70 | 0.025 | 0.025 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 500 | 610-770 | 16 |
CCS 등급 FQ51 조선용 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.18 | 0.55 | 1.60 | 0.020 | 0.020 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 500 | 610-770 | 16 |
CCS 등급 AQ51 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.21 | 0.55 | 1.70 | 0.030 | 0.030 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 500 | 610-770 | 16 |
CCS 등급 EQ47 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.20 | 0.55 | 1.70 | 0.025 | 0.025 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 460 | 570-720 | 17 |
CCS 등급 FQ47 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.18 | 0.55 | 1.60 | 0.020 | 0.020 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 460 | 570-720 | 17 |
CCS 등급 AQ47 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 최대 N |
| 0.21 | 0.55 | 1.70 | 0.030 | 0.030 | 0.020 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 460 | 570-720 | 17 |
CCS 등급 EH40 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 알스 | NB | V | 티 최대. | 최대 Cu | 크롬 최대. | Ni 최대. | 모 최대. | 최대 N |
| 0.18 | 0.50 | 0.90-1.60 | 0.025 | 0.025 | 0.015 | 0.02-0.05 | 0.05-0.10 | 0.02 | 0.35 | 0.20 | 0.40 | 0.08 | - |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 390 | 510-660 | 20 |
CCS 등급 FH40 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 알스 | NB | V | 티 최대. | 최대 Cu | 크롬 최대. | Ni 최대. | 모 최대. | 최대 N |
| 0.16 | 0.50 | 0.90-1.60 | 0.020 | 0.020 | 0.015 | 0.02-0.05 | 0.05-0.10 | 0.02 | 0.35 | 0.20 | 0.80 | 0.08 | 0.009 |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 390 | 510-660 | 20 |
CCS 등급 AH40 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 알스 | NB | V | 티 최대. | 최대 Cu | 크롬 최대. | Ni 최대. | 모 최대. | 최대 N |
| 0.18 | 0.50 | 0.90-1.60 | 0.030 | 0.030 | 0.015 | 0.02-0.05 | 0.05-0.10 | 0.02 | 0.35 | 0.20 | 0.40 | 0.08 | - |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 390 | 510-660 | 20 |
CCS 등급 EH36 조선 강판
| C 최대 | 시 맥스 | 망 | P 최대 | 에스맥스 | 알스 | NB | V | 티 최대. | 최대 Cu | 크롬 최대. | Ni 최대. | 모 최대. | 최대 N |
| 0.18 | 0.50 | 0.90-1.60 | 0.025 | 0.025 | 0.015 | 0.02-0.05 | 0.05-0.10 | 0.02 | 0.35 | 0.20 | 0.40 | 0.08 | - |
| 항복 강도(MPa) 최소 | 인장강도(MPa) | 신장 최소. % |
| 355 | 490-630 | 21 |
다른 것에 관심이 있으시면조선용 강판, -을(를) 클릭하세요.ASTM A131, ABS 선박 클래스, CCS 선박 등급, LR 선박 등급, DNV 선박 클래스, BV 선박 클래스, GL 선박 등급, RINA 선박 클래스, KR선급, NK선급, EN10225, API 사양 2H.
CCS 조선용 강판의 동급 등급
CCS 조선용 강판은 국제 선박 분류 협회 표준과 동등한 등급을 갖고 있어 다양한 지역의 고객이 선택하고 사용하는 데 편리합니다. GNEE STEEL은 CCS 조선강판 전문 공급업체로서 다양한 국제 규격에 맞는 제품을 제공할 수 있습니다. 공통 CCS 등급과 동등한 등급은 다음과 같습니다.
|
우리등급(CCS) |
유형 |
ABS(미국) |
DNV (노르웨이) |
BV (프랑스) |
LR(영국) |
NK(일본) |
KR(한국) |
|
CCSA |
보통 근력 |
ABS A |
DNV A |
BV A |
LR A |
엔케이에이 |
KR A |
|
CCS B |
보통 근력 |
ABS B |
DNV B |
BV B |
LR B |
엔케이비 |
KR B |
|
CCS AH32 |
고강도 |
ABS AH32 |
DNV AH32 |
BV AH32 |
LR AH32 |
NK AH32 |
KR AH32 |
|
CCS FH36 |
고강도 |
ABS FH36 |
DNV FH36 |
BV FH36 |
LR FH36 |
NK FH36 |
KR FH36 |
|
CCS EH40 |
초고강도 |
ABS EH40 |
DNV EH40 |
BV EH40 |
LR EH40 |
NK EH40 |
KR EH40 |
참고: 서로 다른 선급 협회의 동등한 등급은 모두 IACS 통합 요구 사항을 준수하므로 유사한 기계적 특성 및 적용 시나리오를 갖지만 화학 성분 및 충격 테스트 세부 사항에는 약간의 차이가 있을 수 있습니다.
예를 들어 CCS AH32는 ABS AH32 및 DNV AH32와 동일하지만 CCS는 두꺼운 판의 용접성을 보장하기 위해 미세{3}}합금 요소에 대해 더 엄격하게 제어합니다.
고객은 특정 프로젝트 표준 및 지역 선급 협회 요구 사항을 기반으로 자세한 매칭 제안을 GNEE STEEL 기술 팀에 문의할 수 있습니다.
FAQ
AH36과 동등한 강철은 무엇입니까?
GB 표준의 CCS AH36 등가 강철은 다음과 같습니다.Q345B. CCS AH36 강철과 Q345B 강철의 화학적 조성과 기계적 특성을 아래에서 비교하면 증명할 수 있습니다.
EH36과 AH36의 차이점은 무엇입니까?
EH36에는 입자 미세화 및 인성 강화를 위한 필수 미세 합금 원소(니오븀, 바나듐, 티타늄)가 포함되어 있습니다. AH36은 마이크로{4}}합금의 유연성을 제공하여 표준 애플리케이션에 대한 비용 효율성을 높여줍니다.-
CCS 등급 지정의 의미는 무엇입니까?
"CCS"는 중국 분류 협회를 나타냅니다. "A/B/D/E"는 품질 등급(충격 온도에 따라 구분)을 나타냅니다. "H"는 높은-강도를 나타냅니다. 숫자(32/36/40)는 최소 항복 강도를 나타냅니다. 예를 들어 AH32는 항복 강도가 315MPa이고 충격 온도가 -20도인 고강도 등급을-의미합니다. FH36의 "F"는 초저온 인성(충격 온도 -60도)을 나타냅니다.
GNEE STEEL에서 제공하는 CCS 조선용 강판의 최대 두께와 폭은 얼마입니까?
표준 두께 범위는 3-300mm, 너비 1200-4200mm, 길이 3000-18000mm입니다. 특수두께(최대 350mm), 폭(최대 4800mm), 길이 등 맞춤형 사양을 지원합니다. 또한 고객의 프로젝트 일정에 맞춰 소량 주문 맞춤화(최소 주문 수량 1톤) 및 긴급 주문도 지원합니다.
CCS 조선용 강판에는 특수 용접 공정이 필요합니까?
They have excellent weldability; ordinary arc welding or MIG welding can be used. For thick plates (>50mm), 용접 균열을 방지하려면 낮은 예열(100-150도)을 권장합니다. CCS "재료 및 용접 코드" 및 GB/T 712 표준을 참조하여 용접 재료 선택, 예열 온도, 용접 후 열처리 매개변수를 포함한 전문적인 용접 지침을 무료로 제공합니다.
GNEE STEEL은 플레이트에 대한 CCS 인증 및 품질 인증서를 제공할 수 있나요?
예. 당사의 모든 CCS 조선용 강판에는 CCS 인증이 있으며 화학 성분, 기계적 특성, 충격 테스트 및 초음파 결함 탐지 보고서를 포함한 EN 10204 3.1/3.2 밀 테스트 인증서를 제공할 수 있습니다. 또한 필요한 경우 제3자-테스트 서비스(SGS, BV)를 제공하여 국제 프로젝트 요구 사항을 준수합니다.
CCS 조선용 강판의 리드타임은 얼마나 됩니까?
재고 사양의 경우 3-7일 이내에 배송이 가능합니다. 맞춤형 사양의 경우 리드타임은 15-30일입니다. 우리는 유명한 물류 회사(Maersk, COSCO)와 협력하여 유연한 운송 방법(해상, 항공, 육로)을 통해 50개 이상의 국가 및 지역에 배송합니다. 우리는 다양한 국가, 특히 아시아, 유럽, 미국 시장의 수입 정책 및 통관 절차를 잘 알고 있습니다.
CCS 일반 강도와 고강도 조선용 철강의 차이점은 무엇인가요?-
일반 강도 등급(A/B/D/E)은 항복 강도가 235-275MPa이며, 낮은-부하, 정상{3}}온도 해양 시나리오에 적합합니다. 고-강도 등급(AH32-FH36)은 항복 강도가 315-355 MPa이고 저온 인성이 더 우수하여 대형 선박 및 가혹한 해양 환경에 적합합니다. 선박 유형, 항해 지역 및 구조적 하중에 따라 선택하십시오. 열대 바다의 소형 선박은 CCS A/B를 선택할 수 있습니다. 대형 선박 및 해양 플랫폼은 AH32/FH36을 선택합니다.
CCS 조선용 강판에 GNEE STEEL을 선택하는 이유는 무엇입니까?
GNEE STEEL은 다년간의 해양 철강 수출 경험을 보유한 선도적인 CCS 조선 강판 공급업체로서 전문적인 역량과 고품질 서비스로 글로벌 조선소 및 해양 엔지니어링 기업의 신뢰를 얻었습니다.- 우리를 선택한다는 것은 신뢰성, 효율성 및 비용 절감을 선택한다는 것을 의미합니다.
엄격한 CCS 인증 및 품질 관리:우리는 CCS 표준과 IACS 통합 요구 사항을 엄격하게 구현하는 고급 생산 및 테스트 장비를 보유하고 있습니다. 플레이트의 각 배치는 화학 성분 분석, 기계적 특성 테스트, 초음파 결함 탐지(EN 10160) 및 충격 테스트를 거쳐 안정적인 성능과 자격을 갖춘 품질을 보장합니다. 또한 ISO 9001 품질 시스템 인증을 통과하여 완벽한 품질 추적성을 보장합니다.
완전한 제품 사양 및 맞춤화: 당사는 완전한 두께 및 폭 사양을 갖춘 전체 범위의 CCS 조선용 강종(일반 강도, 고강도, 초고강도)을 보유하고 있습니다. 당사 기술팀은 고객의 프로젝트 요구 사항에 따라 맞춤형 솔루션(열처리, 충격 온도, Z{1}}방향 성능, 표면 처리)을 제공하여 다양한 선박 유형 및 해양 프로젝트의 다양한 요구 사항을 충족할 수 있습니다.
전문 기술 지원:해양 철강 분야에서 다년간의 경험을 쌓은 수석 엔지니어 팀은 제품 선택, 용접 지침, CCS 인증 컨설팅, 애프터{1}}문제 해결 등 원스톱 기술 서비스를 제공합니다. 기술적 위험을 방지하고 프로젝트 효율성과 안전성을 향상시킬 수 있도록 도와드립니다.
경쟁력 있는 가격 및 빠른 배송:직접 제조업체로서 중간 링크를 제거하여 고객에게 경쟁력 있는 공장 가격을 제공합니다. 우리는 귀하의 프로젝트 일정에 맞는 유연한 운송 방법을 통해 전 세계 목적지로 빠르고 안전한 배송을 보장하기 위해 유명 물류 회사와 협력하고 있습니다. 긴급 주문의 경우 리드타임을 10~15일로 단축할 수 있습니다.
풍부한 수출 경험:우리는 다양한 국가의 수입 정책, 인증 요구 사항 및 통관 절차를 잘 알고 있으며 아시아, 유럽, 아프리카 및 미주 지역으로 CCS 조선용 강판을 수출하는 풍부한 경험을 보유하고 있습니다. 귀하의 상품이 원활하게 배송될 수 있도록 전문적인 통관 서류(CCS 인증, 밀 테스트 인증서)를 제공할 수 있습니다.
완벽한-판매 서비스:우리는 판매 후 24-시간-후 서비스를 제공합니다. 상품에 품질 문제가 있을 경우, 신속하게 대응하고 솔루션(반품, 교환, 보상)을 제공하여 귀하의 정당한 권익을 보호해 드리겠습니다. 당사의 장기적인-애프터 서비스 지원은 조선 및 해양 프로젝트의 원활한 운영을 보장합니다.
결론
CCS 조선용 강판은 뛰어난 내식성, 저온 인성, 용접성, 내하중-을 갖추고 CCS 표준 및 IACS 통합 요구 사항을 엄격히 준수하는 고성능, 고신뢰성 해양 구조용 강재입니다. 일반 강도, 고강도, 초고강도 등급으로 구분되어 소형 민간 선박부터 대형 유조선 및 심해 시추 플랫폼에 이르기까지 다양한 조선 및 해양 엔지니어링 프로젝트의 요구 사항을 충족합니다.
다른 해양 강종과 비교하여 CCS 조선용 강재는 인증 준수, 비용 효율성,{0}}맞춤형 기능 측면에서 확실한 이점을 갖고 있으며 글로벌 조선소 및 선급 협회에서 널리 인정받고 있습니다.
GNEE STEEL은 비용 절감, 효율성 향상, 조선 및 해양 프로젝트의 안전과 신뢰성 보장을 위해 제품 선택부터 판매 후 지원까지 고품질의 CCS 조선 강판과 전문적인 원스톱 서비스-를 제공하기 위해 최선을 다하고 있습니다.{2}}
표준 사양이 필요하든 맞춤형 솔루션이 필요하든 당사는 당사의 강점과 경험을 바탕으로 귀하의 요구 사항을 충족시켜 드릴 수 있습니다. GNEE STEEL의 CCS 조선 강판을 사용하면 해양 프로젝트에 대한 안정적인 자재 지원을 받고 상생 협력을 달성할 수 있습니다.{1}}
조선 또는 해양 프로젝트를 위한 고품질의 -CCS-인증 조선 강판을 찾고 계십니까?
올바른 등급과 사양을 선택하려면 전문적인 기술 지도가 필요합니까?무료 견적과 자세한 제품 샘플을 받으려면 지금 GNEE STEEL에 문의하세요!
📩 귀하의 요구 사항(등급, 두께, 너비, 길이, 수량 및 프로젝트 시나리오)을 문의해 주시면 전문 팀이 2시간 이내에 답변하여 맞춤형 솔루션과 가장 경쟁력 있는 가격을 제공해드립니다.
✅ CCS-인증 제품
✅ 전문 기술 지원
✅ 정시-배송
GNEE STEEL은 CCS 조선용 강판의 신뢰할 수 있는 파트너입니다!
